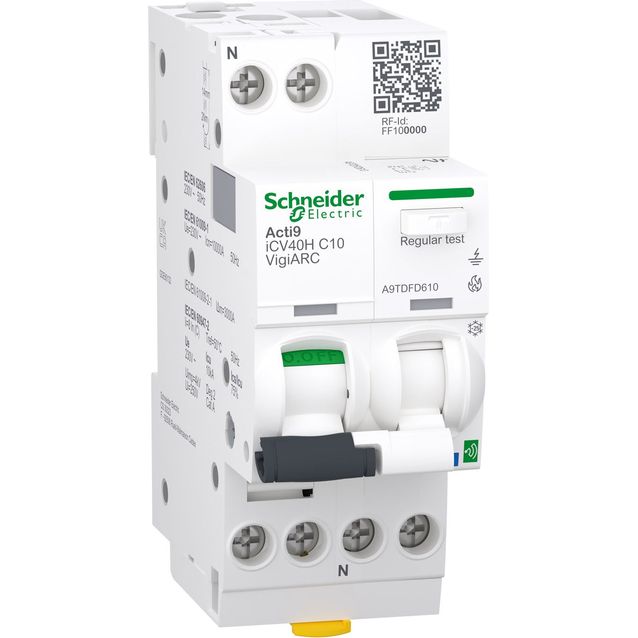

Schneider Electric valokaarivikavirtasuojakatkaisija Acti9 iCV40N VigiARC, 1P+N 10A C 30mA A-SI 10kA
Erämaksulaskuri
-
Toimitusaika:n. 5-10 arkipäivää
-
Toimitustapa:
Nouto Postista. Lähetys toimitetaan asiakkaan antamaa toimitusosoitetta lähinnä olevaan Postin toimipisteeseen ja asiakkaalle lähetetään saapumisilmoitus tekstiviestillä sekä sähköpostilla. - Rahti: 6.99 € Useamman tuotteen yhteisrahdin saat selville lisäämällä haluamasi tuotteet ostoskoriin.
Acti9 Active valokaarivikavirtasuojakatkaisija (AFDD + RCBO) sisältää valokaarivikasuojan, sekä vikavirtasuojayhdistelmäkatkaisijan suojaominaisuudet kompaktissa 2 moduulin (36mm) koossa. Laite suojaa käyttäjäänsä, laitteita ja kiinteistöjä oikosulku -, yli-, ja maavuotovirralta, sähköiskuilta, sekä valokaarivikojen aiheuttamilta sähkötulipaloilta. Tuotetta on saatavilla C- laukaisukäyrällä, 1p+N -navalla, Max. 10kA katkaisukyvyllä tuotteesta riippuen, sekä max. 16A nimellisvirralla tuotteesta rii ppuen. Tuotteesta on saatavilla Schneider Electricin Acti9 Active Safety Systemiin soveltuvat connected -versiot, sekä versio t ilman connected -ominaisuutta. Tuotteet noudattavat standardeja: EN/IEC 62606, EN/IEC 61009-1 and EN/IEC 61009-2-1.
Tuotetiedot:
- Tuotemerkki: Schneider Electric
- Sähkötuotesarja: Acti 9
- Tuotenumero: S-3254512
- Korkeus: 91 mm
- Syvyys: 73 mm
- Leveys: 36 mm
- Jännite: 230V
- Kotelointiluokka: IP20 Info
- Väri: Valkoinen
- Valmistajan tuotekoodi: A9TDFD610
- GTIN-koodi: 3606481906731
- Sähkönumero: 3254512
- Valmistusmaa: Espanja
- Sertifikaatit ja hyväksynnät: UK Conformity Assessed
- Tuotteen paino (kg): 0,22
- Värin tarkenne: RAL 9003
- Alue: Acti 9
- Tuotenimi: Acti9 iCV40 ARC
- Laitteen lyhytnimi: iCV40 ARC
- Tuote tai komponentti tyyppi: Arc fault detection RCBO
- Tuotekohtainen sovellus: Arc fault detection
- Standardit: EN/IEC 62606, EN/IEC 61009-1, EN/IEC 60947-2, EN/IEC 61009-2-1, BS EN 62606
- Napojen tyyppi: 1P + N
- Suojattujen napojen lukumäärä: 1
- Käyrän koodi: C
- Katkaisukyky: 10000 A Icn 230 V AC 50 Hz IEC 61009-2-1. 10 kA Icu 230 V AC 50 Hz EN/IEC 60947-2
- Nimellinen katkaisu- ja kytkentäkapasiteetti: Idm 3000 A 230 V AC 50 Hz IEC 61009-2-1
- Neutraali asento: Vasen
- Verkon tyyppi: AC
- Vikavirtasuojauksen viive: Välitön
- Vikavirtasuojausluokka: Tyyppi A-SI
- Sähköinen tiedon tallennus: Päivämäärä ja aika
- Huolto indikointi: Kyllä
- Keskittimen yhteensopivuus: EcoStruxure Panel Server Advanced, EcoStruxure Panel Server Entry, EcoStruxure Panel Server Universal
- Tapahtumahallinta: Overvoltage, Earth leakage, Overload
- Mittaustapa: Jännite, Aktiivinen virta, Virta, Tehokerroin
- Tarkkuus: Jännite: +/- 2 %, Virta: +/- 2 %, Virta: +/- 5 %
- Soveltuu pääkytkimeksi: Kyllä
- Vikavirtalaukaisutekniikka: Itsenäinen jännitteensyöttö
- Suojausteknikka: Thermomagneettinen
- Vikavirtasuojaus: Integroitu
- Nimellisvirta: 10 A
- Verkon taajuus: 50 Hz
- Käyttöjännite: 230 V AC 50 Hz
- Laitteen paikka järjestelmässä: Lähtö
- Magneettinen laukaisuraja: 5...10 x In
- Katkaisuvirta, jonka jälkeen vielä huollettavissa: 7500 A AC 50 Hz IEC 61009-2-1
- Rajoitusluokka: 3
- Eristysjännite: 250 V AC 50 Hz Vaiheen ja nollan välillä
- Syöksyjännitekesto: 4 kV
- Kosketinasennon ilmaisin: Kyllä
- Ohjauksen tyyppi: Vipu
- Paikallinen signalointi: ON, OFF, lauennut -tila
- LED arc fault diagnostic: Kyllä
- Asennustapa: Klipattava
- Asennusalusta: DIN-kisko
- Mekaaninen kestävyys: 20000 Syklit
- Sähköinen kestävyys: 20000 Syklit 230 V AC 50 Hz
- Ylijännitekategoria: III
- Lukitusvaihtoehtojen kuvaus: Riippulukolla lukittava laite
- Kaapelin tulo: Top and bottom
- Kytkentä - liittimet:, Tunneliliitin 1…16 mm² Jäykkä, Tunneliliitin 1…10 mm² Taipuisa
- Johtimen kuorintapituus: 14 mm
- Kiristysmomentti: 2 N.m
- Virtakiskon ja jakoliittimen yhteensopivuus: Kyllä
- 9 mm jako: 4
- Maavuotoherkkyys: 30 mA
- Epäpuhtausaste: 2 EN/IEC 62606
- Trooppisten olosuhteiden lisääntyminen: Severity B IEC 60068-2-30 28 d
- Suhteellinen kosteus: 95 % 55 °C
- Operointikorkeus: 2000 m
- Ympäristön lämpötila käytettäessä: −25…50 °C
- Ympäristön lämpötila varastoitaessa: −40…80 °C
- Nimellisvirta (A): 10
- Pakkauksen leveys (mm): 300,00
- Pakkauksen korkeus (mm): 150,00
- Pakkauksen syvyys (mm): 400,00
- Rahtipaino (kg): 0,24
