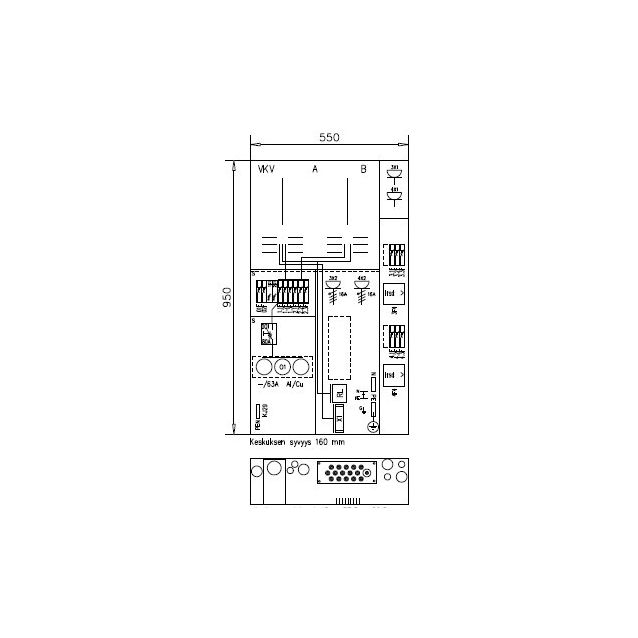

Paritalokeskus UTU Collie 38 P 63+PR V

Omakotitalojen ja muiden pienkiinteistöjen mittauskeskus. Soveltuu myös työmaa-aikaiseen sähkönkäyttöön. Nimellisjännite 400 V. Nimellisvirta 63A. Nollaliitin Al 50 / Cu 35. Johdonsuojakatkaisijat C-käyrällä. Tariffinohjaussulake 10A. Päävarokkeet 3x63A -varokepesät, joissa on valmiina Al 6-50 / Cu 1,5-35 -liittimet. Kaapeleiden liittäminen tapahtuu aina alakautta. Kaapelin max. poikkipinta on 50 mm2. Syöttöosassa on irrotettava syöttökaapelin laippaosa 1x48 mm, sisältää kalvotiivisteen. Syöttöä ja maadoitusta varten on aihiot 2x38, 1x23 sekä 1x23/29 mm. Lähtöosassa on multilaippa 15x20 mm + 1x30 mm.

Keskuksesta on haaroitusmahdollisuus virtakiskosta ryhmäkeskukselle. Pinta-asennuksessa keskus kiinnitetään suoraan seinäpinnalle. Yläpäädyssä on avaimenreikäkiinnitys ja alapäädyssä hahlot kiinnitysruuveille. Uppoasennuksessa käytetään upotuskaulusta tai tehdään keskuksen ympärille rakennusaineinen kehys.

2- tariffikeskus / paritalokeskus kahdella mittariristikolla. Verkkokäskylaite johdotettuna A-talon mittariristikolle. IP34. Asennus pintaan, uppoon, pylvääseen tai jalustalle. Nousuvarokkeina 25A johdonsuojakatkaisijat. 2-osainen suko-pistorasia ja 3-vaih. 16A pistorasia, joka on suojattu 30 mA vikavirtasuojakytkimellä A ja B talolle. Lev. 550 x Kork. 950 x Syv. 160 mm.
