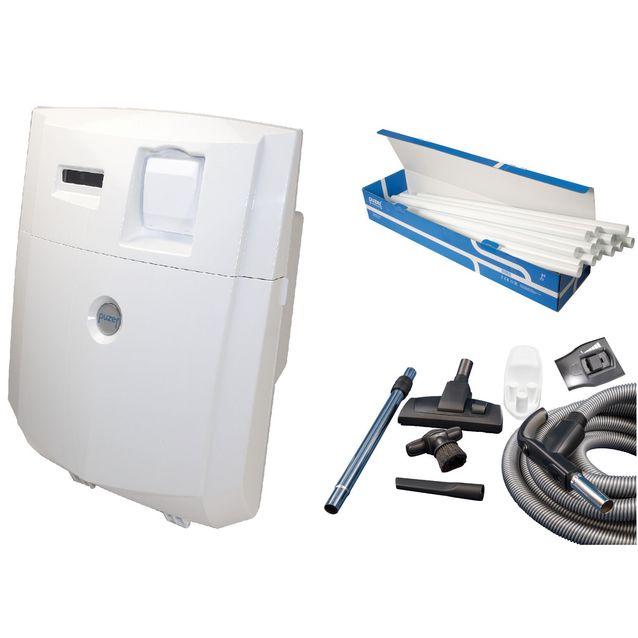

Keskuspölynimuripaketti Puzer Iso talo
Aino on tehokkain keskuspölynimuri Puzer-imureiden mallivalikoimassa. Puzer Aino sopii erinomaisesti täydentämään uuden talon käyttöteknologiaa, mutta se on myös helppo vaihtaa Puzersäiliökoneen tilalle vanhaa imuria uusittaessa. Suunnittelussa on kiinnitetty erityistä huomiota pieneen kokoon, mutta suureen imutehoon ja huollon helppouteen. Pienen kokonsa ansiosta imurille on helppo löytää asennustila ja tinkimättömän muotoilun ansiosta laitteen voi asentaa näkyville.
Puzer Iso talo-tuotepaketti sisältää Puzerin keskuspölynimurin asennuksessa tarvittavan putkipaketin, johon kuuluu kolmen imurasian asennuksessa tarvittavat komponentit. Keskuspölynimurijärjestelmän kolmas osakokonaisuus keskusyksikön ja siivousvälinesarjan lisäksi on pölyputkisto. Putkisto koostuu runkoputkista, imurasioista (joihin imurin letku kiinnitetään) sekä keskusyksikön jälkeisestä poistoputkesta äänenvaimentimineen. Putkipaketin sisältö on mietitty niin, että se kattaa yleisimpien talotyyppien tarpeet.
Tuotetiedot:
- Tuotemerkki: Puzer
- Tuotenumero: PUZERSETIT
- Korkeus: 550 mm
- Syvyys: 300 mm
- Leveys: 410 mm
- Teho: 1550 W
- Jännite: 230V
- Väri: Valkoinen
- Äänitaso (dB): 60
- Takuuaika: Keskusyksiköllä 5 vuoden takuu
- Kotelointiluokka IP: X0
- Materiaali: Palosuojattu muovi
- Ilmamäärä: Max 52,5 l/s
- Alipaine max: 33 kPa
- Imuteho max: 680 W
- Käyttöjännite min-max. 210-244V 50 Hz
- Ylilämpösuoja: 2 kpl
- Sulake (automaatti): 10 A (hidas)
- Imuroitava ala: Max 600 m2
- Keskusyksikön tarvitsema asennustila (l x s x k): 500 x 570 x 770mm
- Varustettu LCD-näytöllä
- Imurasia keskusyksikössä
- Soft Start, imuri käynnistyy virtaa säästävästi moottorin kierroksia hitaasti nostaen
- 1 sekunnin jälkikäynti virrankatkaisun jälkeen imuputkiston tyhjentämiseksi
- Keskusyksiköllä 5 vuoden takuu
- Puzer-tuotenumero: 10672
- LVI-numero: 6902091
- Imuletkun pituus: 10m
- 4-asentoinen tehonsäätö
- Kahvakäynnisteinen
- Imuletku ja käsikahva tehonsäädöllä ja kahvakäynnistyksellä
- Yhdistelmäsuulake (huonekalu- ja harjasuulake)
- Teleskooppivarsi
- Lattia/mattosuulake
- Kapea kärkisuulake
- Letkuteline
- Halkaisija: 42mm
- Väri: Valkoinen
- Puzer-tuotenumero: 10011
- LVI-numero: 6902082
- Putkien materiaali: Antistaattinen polypropeeni
- Ulkohalkaisija: 42mm (liitosmuhvin kohdalta 47mm)
- Sisähalkaisija: 39mm
- Seinämävahvuus: suoralla osalla 1,5mm, mutkissa ulkoseinämän kulutukselle altis kohta 3,5mm
- Imurasia 3 kpl
- Putki 1,2 m 20 kpl
- Mutka 90° loiva 5 kpl
- Y-haara 2 kpl
- Mutka 45° 6 kpl
- Mutka jyrkkä 90° 2 kpl
- Liitosyhde 42/42 16 kpl
- Putkikiinnike 30 kpl
- Sähköjohto 30 m
- Tiivisterengas 58 kpl
- Asennusohje 1 kpl
- Äänenvaimennin 1 kpl
Siivousvälinesarja Puzer Aino, 10m, tehonsäädöllä
Puzer Aino -keskuspölynimurin 4-asentoisella tehonsäädöllä ja kahvakäynnistyksellä varustettu siivousvälinesarja, jossa on 10 metrin pituinen imuletku.
Siivousvälinesarjaan kuuluu vakiona erilaisia suulakkeita, joilla kodin normaalit siivoustarpeet hoituvat vaivattomasti.
Huomioithan, että tätä siivousvälinesarjaa voi käyttää ainoastaan Puzer Aino -keskusyksikön kanssa.
Siivousvälinesarjan osat:
Putkipaketti Puzer PP3, Ø 42mm
Puzerin keskuspölynimurin asennuksessa tarvittava putkipaketti, joka sisältää kolmen imurasian asennuksessa tarvittavat komponentit. Keskuspölynimurijärjestelmän kolmas osakokonaisuus keskusyksikön ja siivousvälinesarjan lisäksi on pölyputkisto. Putkisto koostuu runkoputkista, imurasioista (joihin imurin letku kiinnitetään) sekä keskusyksikön jälkeisestä poistoputkesta äänenvaimentimineen. Valmiiden putkipakettien sisällöt on mietitty niin, että ne kattavat yleisimpien talotyyppien tarpeet. Yksilöllisesti suunniteltuihin koteihin putkisto voidaan rakentaa irto-osista tai valmiita putkipaketteja yhdistelemällä.
Puzer-keskuspölynimurin runkoputkisto on polypropeeniputkea, joka kestää hyvin keskusyksikön synnyttämän alipaineen. Putkien ulkohalkaisija on 42mm, muhvin kohdalta 47mm. Putkien koko on täten mitoitettu suomalaisiin rakennusstandardeihin soveltuvaksi. Puzer-putkiston osat sopivat toisiinsa tiiviisti ilman työkaluja tai liimaa. Muhviliitoksissa putken osat painetaan toisiinsa kiinni. On tärkeää, että liitokset painetaan pohjaan asti ja että lukitustiiviste on paikoillaan muhvissa. Keskusimurin ohjausvirtapiiri on 24 V:n tasavirtapiiri. Se ei ole vaaraksi ihmisille. Virtajohto voidaan vetää joko vapaana tai "putkittaa" samalla tavoin kuin sähköjohdot.
Putket asennetaan siten, että putkissa ja yhteissä olevat nuolet osoittavat aina keskusyksikölle. Näin vältetään törmäyspinnat imuputkistossa. Putkistovastuksen minimoimiseksi käytetään mahdollisimman vähän mutkia. Mutkissa on hyvä käyttää 45 asteen mutkaa aina kun se on mahdollista. Myös 90 asteen mutka tehdään kahdella 45 asteen mutkalla tai loivalla 90 asteen mutkalla. Imurasioille menevät putket pyritään sijoittamaan onttoihin väliseiniin. Putkisto imurasialta toiselle ja imurasialta keskusyksikölle suositellaan vedettäväksi yläkautta, välikatossa tai ullakolla.Imurasiat ovat tyylikkään huomaamattomia ja ne suositellaan asennettavaksi käytön kannalta parhaaseen paikkaan noin metrin korkeudelle. Vakiovarusteena putkistopaketeissa on äänenvaimennin, joka liitetään poistoputkistoon mihin kohtaan hyvänsä. Poistoputki johdetaan ulos katolle tai seinästä suoraan ulos. Poistoputken pään edessä on oltava vapaata tilaa vähintään 20 cm. Erikseen tilattavana lisävarusteena putkistopaketteihin on tarjollamm. ulospuhallussuoja, joka tarvitaan johdettaessa poistoputki ulkoseinän läpi sekä palomansetti asennuksiin, jossa keskusyksikkö on sijoitettu eri palotilaan kuin varsinaiset asuintilat.
Putkiston mitat:
Putkipaketin osat:
